一、应用背景：

1.气候变暖，雷雨天气增多

2.VDSL是一种非对称的DSL技术

3.在一对铜线上支持上行速率1.5Mbps～2.3Mbps，下行速率13Mbps～52Mbps

4.有效传输距离在0～1.2公里范围

二、方案说明及注意事项：

1.在变压器前端采用通流量大，体积小的GDT陶瓷气体放电管。

2.在变压器后端采用结电容小，体积小的TVS瞬态抑制二极管。

3.GDT陶瓷气体放电管高度不超过2mm，可焊接在PCB板背部。

4.满足IEC61000-4-5、GBT17626.5，K21，K20，GR1089等浪涌测试标准。

三、方案应用：

1.交换机

2.PON

3.家庭网关

4.路由器

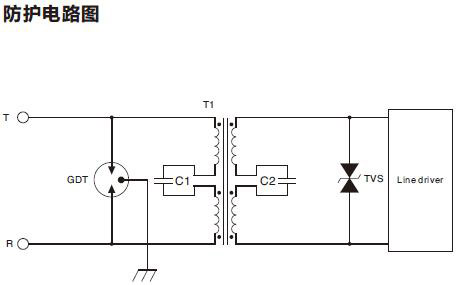

四、防护电路图及产品外观：
