  • 怎么区分单双向TVS二极管
  • 时间:2015年09月22日 来源:www.dowosemi.com
  •        瞬态抑制二极管产品有单双向区分,但是双向TVS管是否可以选用单向来代替?单双向二极管各自比较适用于哪些线路上的保护?

      从市场上看TVS管双向的应用范围更广,从产品单价上看基本没有差别,关键参数电容C越低越好,这就导致电子市场和小型工厂普遍采用双向的TVS管。

      但通过以上的分析比对,单向和双向有诸多的不同,很多地方可以用双向替双向,但具体用哪种最主要的还是看工程的电路设计,有些只能用单向的TVS。

      一、如何区分TVS管是单向还是双向

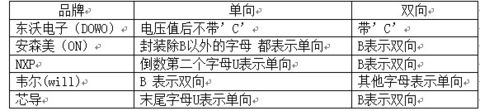

    1. 看型号。单从型号表面我们就可以判断,虽然不同品牌命名方式不同,但都有规律:

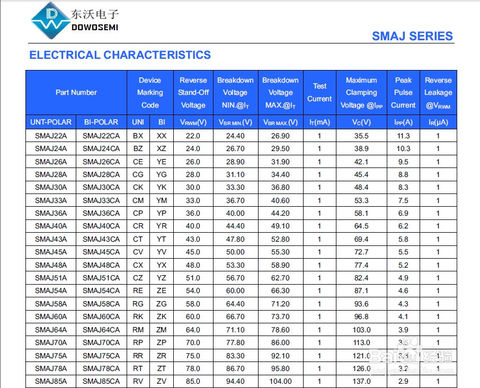

      2.看规格书,一般在第一页就有。

      双向为双向导通

      单向为单向导通

      3. 用万用表测

      测量二极管的档位,单向一边通,双向2边都有电压;

      测直流,双向对称,单向只有反向是雪崩击穿特性,一般1mA下测。

      4.所有TVS管放大后会有根阴极线,它是用来区分二极管的正负极的,与单双向无关。

      二、单/双向使用上的不同点

      1. 单向用在直流。双向用在交流;

      2. TVS管有单向与双向之分,单向TVS管的特性与稳压二极管相似,双向TVS管的特

      性相当于两个稳压二极管反向串联;

      3. 极间电容Cj单向的比双向的大,以LRC的为例,单向的电容C有65PF,双向的只有15PF;

      4. USB数据线上全部用的双向;

      5. 电流曲线不同。单方向的TVS管的电路符号与普通的稳压管相同,其电压-电流

      特性曲线如图3所示,其正向特性与普通二极管相同,反向特性为典型的PN结雪崩器件。

      双向二极管正反向都是典型的PN结雪崩器件。

      具体的选型还是需要专业工程师指导,经过参数领域分析后针对性选型比较安全。
