  • 瞬态抑制二极管TVS的使用指导
  • 时间:2015年09月30日 来源:www.dowosemi.com
  •        在接触到一个新的产品时,我们都会第一时间找到产品的使用说明书,从产品介绍到使用方式,都一一细看。就电路保护器件而言,一般都是工程师先找供应商拿样品测试,由供应商的工程师或者是业务员来介绍产品。但是作为寻找保护器件的工程师来说,能够了解一两个电路保护器件的使用方式还是极为有用的。 本篇作为专业电路保护器件供应商的东沃电子就为各位工程师以及采购详细介绍过压器件瞬态抑制二极管TVS的使用技巧。

      瞬态抑制二极管TVS的使用技巧如下

      ①TVS管使用时,一般并联在被保护电路上。为了限制流过TVS管的电流不超过管子允许通过的峰值电流IPP,应在线路上串联限流元件,如电阻、自恢复保险丝、电感等。

      ②击穿电压VBR的选择:TVS管的击穿电压应根据线路最高工作电压UM按公式:VBRmin≥1.2 UM 或 VRWM ≥1.1 UM 选择。交流:UM=1.414Uac,如,对于220V的交流电,其UM=1.414*220=311 (V);直流:UM=Udc

      ③脉冲峰值电流IPP和最大箝位电压VC的选择:当TVS管单独使用时,要根据线路上可能出现的最大浪涌电流来选择IPP合适的型号。当TVS管作为第二级保护时,一般用500W~600W的就可以了。要注意的是,此时的最大箝位电压VC应不大于被保护设备所能耐受的最大浪涌电压(安全电压)。

      ④用于信号传输电路保护时,一定要注意所传输信号的频率或传输速率。信号频率(传输速率)≥10MHz(Mb/s )时,Cj应≤60pF;信号频率(传输速率)≥100MHz(Mb/s )时,Cj应≤20pF。当信号频率或传输速率较高时,应选用低电容系列的管子。当低电容系列仍满足不了要求时,就应把TVS管接到快速恢复二极管组成的桥路中,以降低总的等效电容,提高传输信号频率。

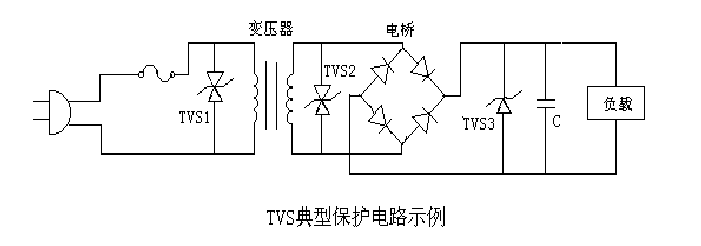

      * TVS1对整个电路(包括变压器)进行保护。

      * TVS2对其后的电路(除变压器外的整个电路)提供高度的保护。由于变压器的物理性质有如一个大的串联电阻,当受到浪涌冲击时,断路的机会很少。

      * TVS3对负载提供全面的保护。在此采用的是成本较低的单极TVS二极管。若电路中只采用TVS3,电桥因没有TVS的保护,电桥应采用较高电压及电流比 值的器件,以防止损坏。
