瞬态抑制二极管(TVS管)是目前国际上普遍使用的一种高效能电路保护器件,它的外型与普通二极管相同,但却能吸收高达数千瓦的浪涌功率,它的主要 特点是在反向应用条件下,当承受一个高能量的大脉冲时,其工作阻抗立即降至极低的导通值,从而允许大电流通过,同时把电压箝制在预定水平,其响应时间仅为 10-12秒,因此可有效地保护电子线路中的精密元器件。
瞬态抑制二极管(TVS管)是用来保护输入/输出接口、Vcc总线以及电信设备、计算机、工业设备和消费电子产品中的易损电路,使其免受雷击、感应负载开关和静电放电(ESD)等产生的高压瞬态电流的损害。

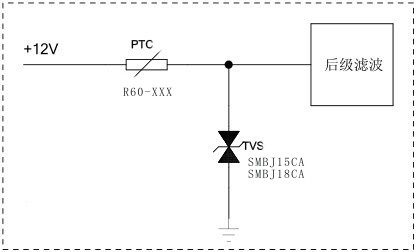

如下图所示既是TVS管SMBJ15CA,SMBJ18CA的应用之一
