  • 产品知识
  • TVS管
  • 单双向tvs管的特性曲线
  • 时间:2016年03月17日 来源:www.dowosemi.com
  • 瞬态抑制二极管TVS管目前已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表(电度表)、RS232 /422/423/485、 I/O、LAN、ISDN 、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑 制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。

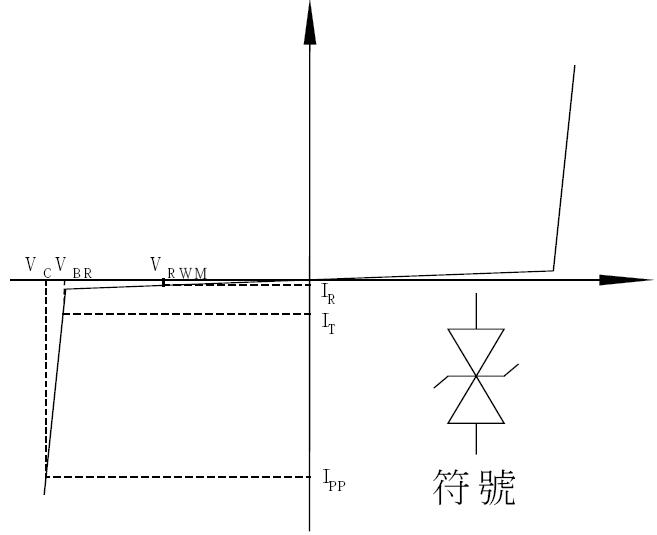

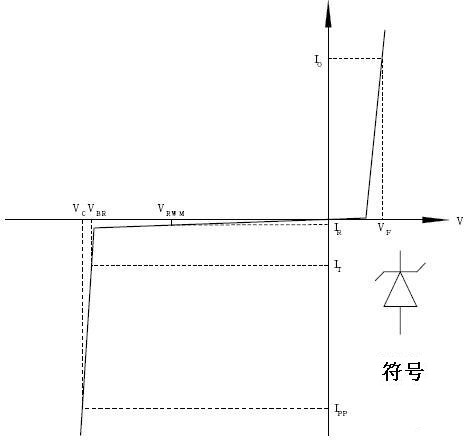

       下面介绍的是单向tvs管和双向tvs管的特性曲线及说明:

      VBR :崩溃电压@IT - TVS管瞬间变为低阻抗的点

      VRWM :维持电压-在此阶段TVS管为不导通之状态

      VC :钳制电压@Ipp -钳制电压约略等于1.3*VBR

       VF:正向导通电压@IF -正向压降

      IR :逆向漏电流@VRWM

      IT :崩溃电压之测试电流

      IPP :突波峰值电流

      IF :正向导通电流
