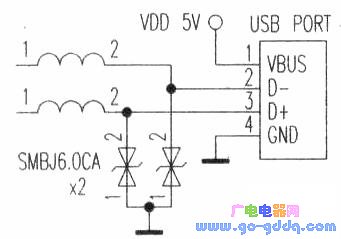

对于USB接口的应用,目前在影音及数据处理设备上得到广泛应用。在设计USB电路时,通常都会采用保护电路设计,见下图所示就是一个USB口的保护电路,这个电路中首先误用的就是TVS管。
TVS管作为一种防护器件,被广泛应用于防止过电压保护。此处的设计思想也是想用TVS管来作为防静电的一种器件,但是这里用错了。
此处设计要求为使用USB2.0作为设备配置口用,对于USB2.0而言其传输速率为480Mbps,通信速率是比较高的。而TVS中除了要考虑动作电压外,在通信中使用时还需要考虑结电容。SMBJ6.0CA的结电容高达上千pF,这么高的结电容,在兆级通信中会严重影响通信,因此不能使用SMBJ6.0CA这种TVS管。其实SMB6.0CA是一种中等功率的TVS管,一般用作设备末端的防雷、放浪涌。防静电其实并不需要600W这么大的TVS管。正确的方法为使用专用的USB防护器件,比如:使用SEMTECH的RCLaMP3624T,见下图所示,就可以满足USB2.0的保护,其结电容不到lpF,可以用到2CHz。
