  • TVS管应用于直晶体管和流稳压电源保护
  • 时间:2017年06月06日 来源:www.dowosemi.com
  •        TVS管应用于直流稳压电源保护

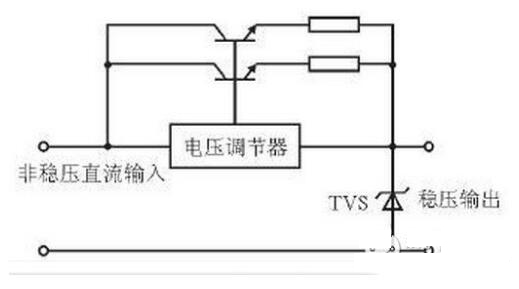

      图3是一个直流稳压电压,在其输出端加上TVS管,可以保护使用该电源的仪器设备,同时还可以吸收电路中晶体管的集电极到发射极间的峰值电压,从而保护晶体管。建议在每个稳压源的输出端增加一个TVS管,这样可以大幅度地提高整机的可靠性。



      TVS二极管应用于直流稳压电源保护

    图3 TVS管应用于直流稳压电源保护

      TVS管应用于晶体管电路保护

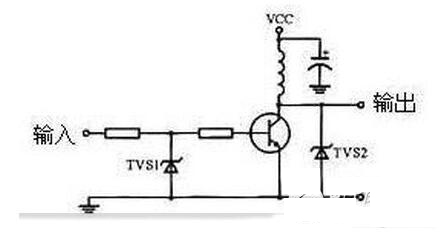

      各种瞬变电压会使晶体管的EB结或CE结击穿而损坏,当晶体管集电极有感性(继电器线圈、变压器、电动机)负载时,通常会产生高压反电势,可能损坏晶体管。在实际应用中,建议采用TVS管作为保护器件。图4所示为TVS管应用于晶体管电路的保护实例。



      TVS二极管用于晶体管电路保护

      图4 TVS管用于晶体管电路保护


  • 关键词:TVS管,TVS管应用
