看完这篇文章，彻底搞懂TVS二极管
瞬态抑制TVS二极管，作为常用的电路保护元器件，广泛应用于各行各业。在汽车电子、消费电子、电源驱动、工业配电、再生能源、电信、家电、计量仪器、医疗电子、工业控制、照明、安保系统、建筑控制及自动化、音频/视频设备、计算机及其周边设备等多个领域都能找到TVS二极管的身影。然而，提及到“瞬态抑制TVS二极管”，仍然有很多采购商不知所云，何为TVS管，TVS二极管工作原理是什么，瞬态抑制二极管命名法则是什么，瞬变抑制二极管参数代表什么，TVS瞬态抑制二极管如何选型……为此，专业的电路保护器件专家——东沃电子，为大家全面普及TVS管相关知识。
瞬态抑制TVS二极管工作原理
瞬态电压抑制二极管，简称TVS二极管，是在稳压管工艺基础上发展起来的一种新型高效电路保护器件。当电路两端受到高能量冲击时，TVS管能够以PS级的响应速度把两端的阻抗值由高阻抗转化为低阻抗，瞬间吸收一个大电流，把两端的电压箝制在一个预定的数值，从而保护电路中精密器件免受瞬态高压尖峰脉冲的冲击。SO，TVS管凭借PS级响应速度、高浪涌吸收能力、低箝位电压、低漏电流、低电容、击穿电压偏差小、无损坏极限、小体积、易安装等优势，广泛使用于半导体或敏感零件的保护、二极电源和信号电路的保护以及防静电保护。
瞬态抑制TVS二极管命名法则
对于刚接触TVS二极管的采购商而言，一大堆乱七八糟的TVS管型号真地能让他们搞得一头雾水。其实，只要掌握TVS管命名方法、法则、规律，再复杂、难记的TVS管型号也能瞬间解决。目前，市面上所销售的TVS二极管，其型号是由三部分组成：系列名+电压值+单/双向符号。
从系列名就可以看出封装形式和峰值脉冲功率：
1）东沃电子SMAJ系列、SMBJ系列、SMCJ 系列、SMDJ系列、SM8S系列等表示贴片封装，分别代表的峰值脉冲功率为400W、600W、1500W、3000W、6600W；
2）东沃电子P4KE系列、P6KE系列、1.5KE系列、SA系列、3KP系列、15KP系列、30KP系列等表示同轴引线封装，分别代表的峰值脉冲功率为400W、600W、1500W、500W、3000W、15000W、30000W，以此类推；
系列名后的数字表示击穿电压标称值或反向断态电压值：
1）东沃电子P4KE、P6KE、1.5KE系列中代表击穿电压标称值(VBR);
2）东沃电子其它系列中代表的是反向断态电压值(VRWM)；
A表示单向，CA表示双向
PS：东沃电子SAC、SACB系列是低电容TVS二极管，只有单向。
瞬态抑制TVS二极管参数详解

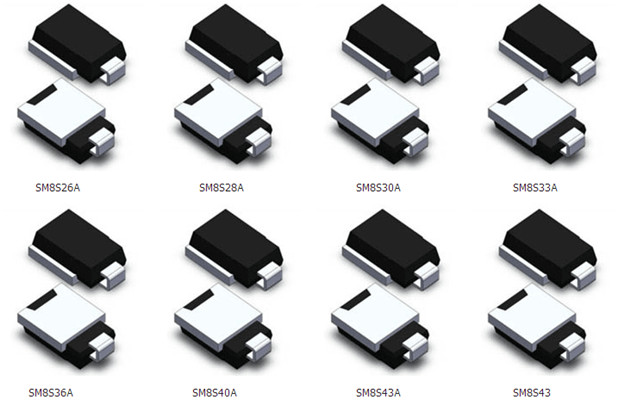

搞懂了TVS二极管命名法则，接下来了解TVS管各个参数，为TVS二极管正确选型奠定基础。提及TVS二极管的参数，对于行外人来说，真的很头痛。接下来，以东沃电子的SM8S系列TVS管SM8S36A为例：
最大反向工作电压：36V
击穿电压 MIN: 40V MAX：44.2V
测试电流：5mA
最大箝位电压：58.1V
最大反向脉冲峰值电流: 114A
最大漏电流：10μA
具体其他TVS二极管型号的规格书和参数解析，欢迎随时找东沃电子索取！
瞬态抑制TVS二极管选型指南
1）最大箝位电压要小于电路中允许的最大安全电压；
2）截止电压VRWM大于电路的最大工作电压；
3）最大脉冲功率要大于最大瞬态浪涌功率；
4）对于数据接口的电路保护，还需注意选取具有合适电容的TVS二极管。比如：当信号频率或传输速率较高时,应选用低电容系列的TVS管；
5）一般，直流电路保护主选单向TVS二极管；交流电路主选双向TVS二极管；;多线电路保护选用TVS阵列更有优势；
6）要考虑温度变化，正常而言，瞬态抑制二极管在-55°C到150°C之间工作；
……
如还有疑问，东沃电子，身边的电路保护专家，始终是您最坚实的后盾！！！
