  • TVS二极管各种分类叫法,涨姿势了
  • 时间:2019年01月18日 来源:http://www.dowosemi.com
  • 所谓TVS瞬态抑制二极管是干什么的呢?TVS二极管,是一种在稳压管工艺基础上发展起来的新型高效电路保护元器件,凭借自身独特的亮点(PS级响应速度、高瞬态功率、箝位电压易控制、击穿电压偏差小、低漏电流、高可靠性、小体积、低电容等特点)在电路保护元器件领域独树一帜,脱颖而出。不可否认,TVS二极管的叫法五花八门,不同的人叫法都不一样。为此,关键问题了,采购商们是根据什么规律来叫的呢?关于TVS二极管的分类,您知道多少?一起来听听专业的电路保护元器件厂家东沃电子的肺腑之言吧!



    贴片TVS管和直插TVS管


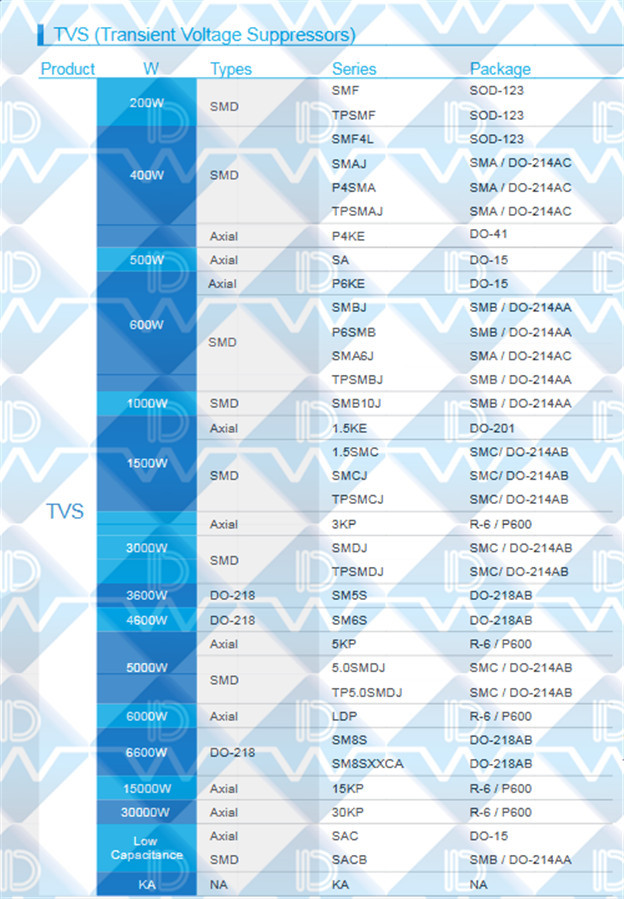

    TVS管按照封装和内部结构,可分为:贴片TVS管、轴向引线TVS管、双列直插TVS管阵列。东沃电子自主研发的贴片瞬态抑制二极管系列有:SMF、TPSMF、SMF4L、SMAJ、P4SMA、TPSMAJ、SMBJ、P6SMB、SMA6J、TPSMBJ、SMB10J、1.5SMC、SMCJ、TPSMCJ、SMDJ、TPSMDJ、SM5S、SM6S、5.0SMDJ、TP5.0SMDJ、SACB(低电容TVS管)、SM8S等系列;直插TVS管系列有:P4KE、SA、P6KE、1.5KE、3KP、5KP、LDP、15KP、30KP、SAC等系列。不难看出,TVS管种类繁多,不同的电路防护解决设计方案,对应不同系列的TVS管产品。



    双向TVS管和单向TVS管


    TVS管按照极性,可分为:双向TVS管和单向TVS管。单向TVS管的功能特性与稳压二极管类似;而双向TVS管的功能特性相当于2个稳压二极管反向串联的功能。一旦电路防护确定是防止过高电压和瞬态浪涌,相信很多采购商都会要求FAE现场工程师优先测试TVS管是否能够满足电路保护的防护需求。一般而言,直流电路中选用单向TVS管,交流电路选用双向TVS管,多路保护电路选用TVS管阵列。那么,如何快速地区分瞬态抑制二极管的单双向呢?


    1)看型号:尽管不同品牌,其型号命名方式不一样,但还是有规律的。以品牌东沃电子为例,型号尾部字母A代表单向,CA代表双向。

    2)看规格书:一般在第一页就有描述,双向为双向导通,单向为单向导通;

    3)万用表测试:单向一边通,双向两边都有电压;



    大功率TVS管和小功率TVS管


    TVS管按照功率大小,可分为:大功率TVS管和小功率TVS管,这两者都用途上有很大的差别。大功率瞬态抑制二极管结电容可以达到上百pF,响应速度在1ns以下,具有很大的散热片,主要用在电源馈线上;而小功率TVS二极管,结电容在0.3pF以下,ps级响应速度,主要集中应用在高密度场合。目前,业内普遍把3000W以上的TVS定义为大功率TVS管。东沃电子SM8S系列,峰值脉冲功率6600W。


    专用型TVS管和通用型TVS管


    TVS管按照用途,可分为:通用型TVS管和专用型TVS管。目前,东沃电子旗下的SM8S系列瞬态抑制二极管,属于汽车级TVS管,主要运用在汽车电子产品方面,为汽车电子的安全保驾护航。

    ……


    当然还有更多其他的分类方式,高压TVS管和低压TVS管等,这么理一理,迷茫之中的您,是不是瞬间明白了?不管您想采购何种TVS管,东沃电子,电路保护元器件种类繁多,型号齐全,能够一站式满足广大客户的需求,为您的电路安全保驾护航!!!
