  • 肖特基二极体是利用金属-半导体接面作为肖特基势垒,以产生整流的效果,和一般二极管中由半导体-半导体接面产生的P-N接面不同。肖特基势垒的特性使得肖特基二极体的导通电压降较低,而且可以提高切换的速度。

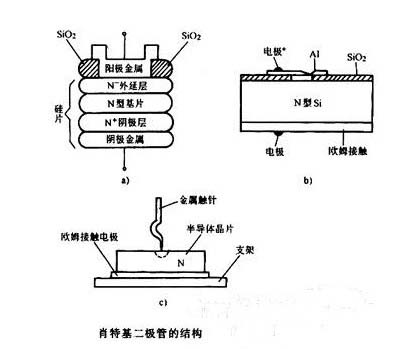

    肖 特基二极管在结构原理上与PN结二极管有很大区别,它的内部是由阳极金属(用钼或铝等材料制成的阻挡层)、二氧化硅(SiO2)电场消除材料、N-外延层 (砷材料)、N型硅基片、N+阴极层及阴极金属等构成。在N型基片和阳极金属之间形成肖特基势垒。当在肖特基势垒两端加上正向偏压(阳极金属接电源正 极,N型基片接电源负极)时,肖特基势垒层变窄,其内阻变小;反之,若在肖特基势垒两端加上反向偏压时,肖特基势垒层则变宽,其内阻变大。

    肖特基二极管(SBD) 的结构

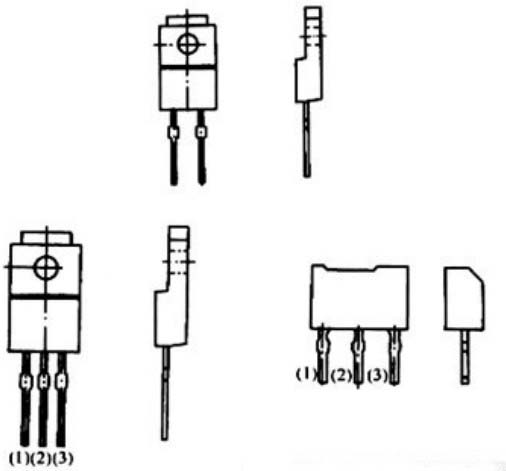

    肖特基二极管分为有引线和表面安装(贴片式)两种封装形式。采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使用。它有单管式和对管(双二极管)式两种封装形式。

    肖特基二极管(SBD) 的结构

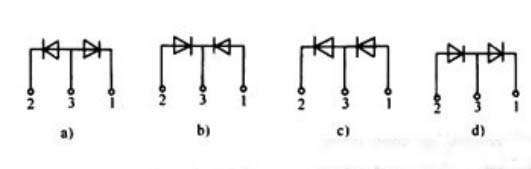

    肖特基对管又有共阴(两管的负极相连)、共阳(两管的正极相连)和串联(一只二极管的正极接另一只二极管的负极)三种管脚引出方式。采用表面封装的肖特基二极管有单管型、双管型和三管型等多种封装形式。
