在防雷过压防护方案应用中，气体放电管依然是工程师的首选防护器件，但是在视频口防护方案中，半导体放电管的参数和防护更为更合适。这是为什么呢？ 因为气体放电管的电容值低，反应速度慢，残压高达800-1000V，不利于二次防护。因此，、针对应用越来越广泛的ADSL、视频口防护，我们推出了一 款价格适中，性能优越，最高可承受10/ 700μS（40ohm）6. 0KV以上，同时满足I EC61000-4-5、GBT17626. 5等浪涌标准的半导体放电管。
一、应用背景
1、全球气候变暖，雷雨天气增多
2、DVR的视频走线在室外，易受雷击
3、DVR雷击损害后数据丢失，损失严重
4、高浪涌防护的安防设备成为趋势
二、防护方案
半导体放电管（TSS）
TSS【P0080SA】Vdrm：6V；Vs：25V；Vt：4V；Idrm：5μA，Is：800mA，It：2.2A；Ih：50mA，Co：50pF，耐10/700μs电压击穿能力：2kV
TSS【P0080SB】Vdrm：6V；Vs：25V；Vt：4V；Idrm：5μA，Is：800mA，It：2.2A；Ih：50mA，Co：70pF，耐10/700μs电压击穿能力：4kV
TSS【P0080SC】Vdrm：6V；Vs：25V；Vt：4V；Idrm：5μA，Is：800mA，It：2.2A；Ih：100mA，Co：100pF，耐10/700μs电压击穿能力：6kV
三、方案应用
1、枪击设备
2、球机设备
3、电视机
4、机顶盒
5、其他含视频端口设备

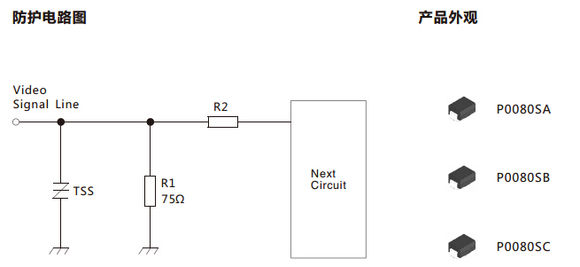

四、方案说明与注意事项
1、本方案采用一颗TSS，并联与信号线与地线之间
2、后级采用R2作为退藕和限流电阻，电阻建议封装0805/ 1206，阻值范围0ohm- 20ohm，具体阻值视视频图像质量而定
3、此TSS结电容小，不影响数据传输；体积小，节约成本；残压低
4、满足I EC61000-4-5、GBT17626. 5等浪涌标准，最高可承受10/ 700μS（40ohm）6. 0KV，具体耐压等级与TSS选型有关系
