LED开路保护方案展示：
为什么要使用LED 开路保护元件？
大功率LED具有寿命长、功耗低以及维护要求低的特点，因此被越来越多地用于户外应用。
但是，LED属于敏感型电子设备，系统切换、静电放电和附近雷击造成的过电压和过电流瞬变都会对LED造成损坏。
此外，LED使用的开关式电源不提供照明应用中的电感镇流器瞬态保护。
LED灯串的缺陷
通常，LED设计为5至20个串联成灯串。 单个LED出现故障往往会导致整个灯串无法正常工作。
在街灯或机场跑道照明应用中，灯串出现故障会导致照明变暗或无照明，从而造成安全隐患。 在户外LED展示广告牌中则会出现盲区，从而造成收入损失。
在任何情况下，对于户外应用而言，LED灯串故障通常意味着高昂的维护成本。
LEIDITECH PLED06B装置通常用于何种用途？具有什么作用？
在公路照明和户外LED广告展示牌等应用中，LEIDITECH PLED开路保护装置通常为大功率LED的电路设计所采纳。

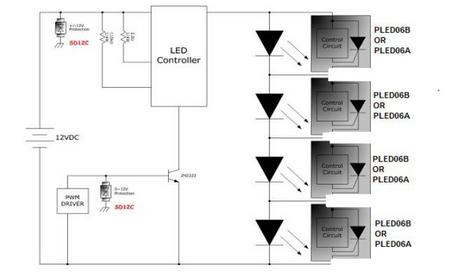

PLED装置与串联灯串中的每个LED并联。 如果某个LED开路，则与其连接的PLED会接通并将本应通过该故障LED的电流导向PLED。 这确保了灯串中的其它LED能够正常工作，因此熄灭的仅仅是单个LED而非整个灯串。
在未接通的情况下，PLED仅通过数微安培的电流，因此不会影响整个电路。 在触发状态下，它将承载灯串的全部电流并产生约1.3伏的电压降。
PLED装置有助于保护LED免受附近雷击和ESD影响造成的浪涌。 此外，PLED包含的反向电流二极管可在电源的正负极接反时保护LED灯串。
PLED装置通常与灯串中的每个LED连接，但也可提供连接2个甚至3个LED的组件。 这有助于降低保护成本，但是当1个LED发生故障时会导致1个以上的LED熄灭。
与其它电路保护技术相比有何不同？
· PLED能够提供LED开路保护；SCR也能提供该保护，但齐纳二极管不提供，因为灯串电流会导致齐纳二极管过载并缩短其使用寿命。
· PLED提供电极反接保护，而SCR和齐纳二极管则不提供。
· PLED和齐纳二极管均提供ESD/雷击保护，而SCR则不提供。
功能与特色 | PLED | SCR | 齐纳二极管 |
LED开路保护 | 有 | 有 | 无 |
电极反接保护 | 有 | 无 | 无 |
ESD/雷击/EFT保护 | 有 | 无 | 有 |
响应时间 | ~100ns | ~5µs | - |
主要缺陷 | 装置体积大 通常需要借助于电阻分压器网络才能设置触发电压 触发电压与温度之间的变化很大 反向闭塞电压过高，无法提供电极反接保护 | 当一个LED开路时，齐纳二极管必须传导所有电流。 齐纳二极管不适用于该情况，因此其寿命将会缩短。 |
适合您应用的PLED装置选择步骤
以下是针对LED应用选择LEIDITECH PLED06B装置的常见步骤:
1) 确定Vf（正向电压）、If（正向电流）以及LED连接方案。
2) 确定LED灯串的LED数量，并了解供电设备的恒定电流源值以及恒流输出电压。
3) 根据以下条件确定适合正向电压、正向电流和PLED保护率的PLED装置:
· PLED开关电流必须小于恒定电流源值
· PLED接通电压必须小于供电设备的恒流输出电压。
· 选择灯串中需由每个PLED保护的LED数量（1、2或3）。 PLED6将在6伏时触发，可以保护1个LED；PLED9将在9伏时触发，可以保护2个LED；PLED13可以保护3个LED（请注意，1个LED出现故障会分别导致2个或者3个LED熄灭）。
4) 确定适合照明环境的PLED装置封装方式。
5) 确定PLED装置的环境温度，如有需要，提供充足的散热条件。
6) 通过分流受保护的LED，测试PLED装置。
7) 检查步骤2与3，确认是否存在问题。
