产品详情:
400瓦峰值脉冲功率(TP = 20 / 8μs
保护两7V至12V的线
低电容
低钳位电压
固态硅雪崩技术

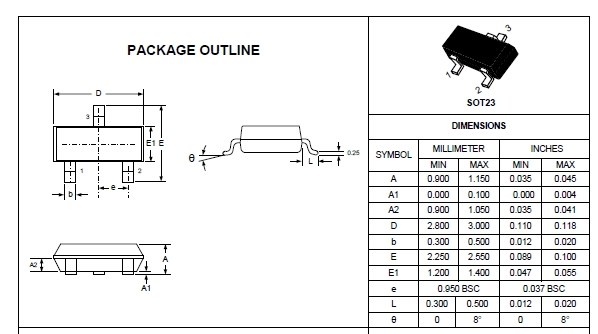

产品尺寸:

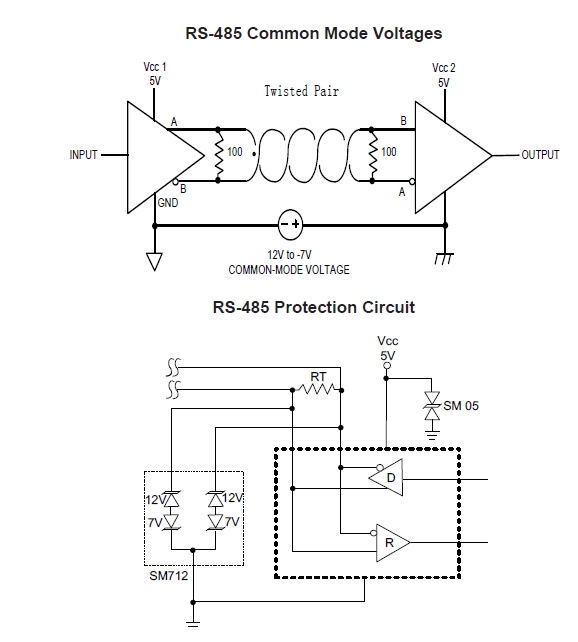

产品应用:
对于两个RS-485数据线保护装置连接
EIA
RS-485指定±7V地面区别总线上的设备。这使得母线电压从+12V范围(5V +7)-
7V(0~7V)。的sm712m旨在保护普通模式应用在扩展两个RS-485数据线,sm712m可以用来保护器件ESD瞬态电压,EFT,和闪电。该
设备是专为最佳保护不对称的工作电压。在引脚1和2的电视二极管有一个工作电压为12伏。这些引脚连接到差分数据线对。在引脚3的电视二极管有一个工作电
压为7伏。引脚3连接到地面。该ws712m内部TVS二极管将积极保护的收发器的输入瞬态电压峰值大于12V和负峰值大于7V,串联限流电阻可能需要增
强的抗浪涌的应用增加。
产品规格书:
