  • 自恢复保险丝适用传感器RS485的保护吗?
  • 时间:2015年10月20日 来源:www.dowosemi.com
  • 是的,适用。

      物联网传感器属于现代网络的前端通讯产品,其通讯距离有远的也有较近的,通讯方式多采用RS485。

       实际应用中,RS485接口电路很容易被损坏,线路很容易遭到雷击,接线电源线与数据线接错、电源线接反、数据线短路等问题。 这些问题最终表现在烧坏RS485数据接口电路、或电梯控制器整个DSP系统损坏,对RS485接口设计可靠保护电路,包括过流保护、过压保护。 使用自恢复保险丝PolySwitch PPTC(正温度系数热敏电阻)器件是一个高性价比的过流保护方案,在短路故障状态下,PPTC 器件能够快速的动作从低阻态转为高阻态,从而限制电流很好的保护RS485接口与设备。 对于过压保护,可以使用TVS管(硅基 ESD 保护器件),TVS管钳位电压低、ESD 抵抗能量高、封装尺寸小,是RS485接口静电防护、过压保护的理想选择。

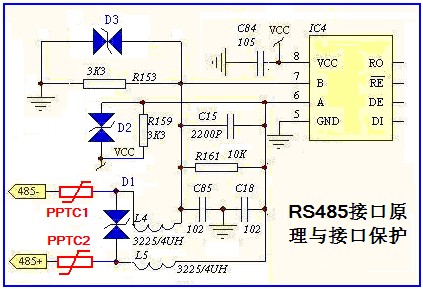

      下图是在RS485端口上使用 PPTC 器件与TVS器件保护的典型应用。
