  • 解决方案
  • 汽车电子
  • 汽车电源总线防护方案
  • 时间:2015年09月06日  来源:www.dowosemi.com
  • 一、应用背景:

    1.汽车点火开关、继电器触点、交流发电机、燃油喷射器等产生电磁干扰,直接影响车内电子模块。

    2.汽车电子必须通过IOS7637-2电源线应用相关标准。

    二、方案说明及注意事项:

    1.此方案采用专门用于汽车电子上的TVS做保护,保护电子模块免受应力过电压。

    2.此方案为汽车电子DC12V/24V电源总线过电压保护解决方案。

    3.此方案可以过IOS-7637-2标准的五类测试条件。

    三、方案应用:

    1.车载导航

    2.倒车系统

    3.显示仪盘仪表

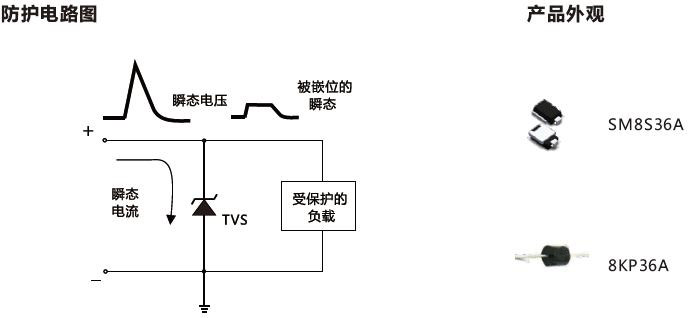

    四、防护电路图及产品外观:

    使用东沃器件:

    TVS管/瞬态抑製二极管:

    TVS型号:SM8S36A;Vbr(V):40.0-44.2;Ir:5mA;Vrwm:36.0V;Ipp:114.0A;Vc (V):58.1;封装:DO-218AB。

    TVS型号:8KP36A;Vbr(V):40.0-44.2;Ir:1mA;Vrwm:36.0V;Ipp:137.7A;Vc (V):58.1;封装:R6/P600。
