  • 解决方案
  • 汽车电子
  • 汽车倒车视频防护方案
  • 时间:2015年09月06日  来源:www.dowosemi.com
  • 1、应用背景

    A、汽车上各种电子控製单元的数目不断增加,连接导线显著增加,因浪涌损害的情况加剧。

    B、汽车点火开关、继电器触点等产生电磁干扰,直接影响车内电子模块。

    2、应用产品

    A、汽车倒车雷达

    B、导航系统

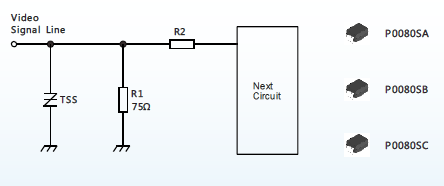

    3、应用方案

    4、方案说明及注意事项

    A、本方案采用一颗半导体放电管,并联与信号线与地线之间。

    B、后级采用R2作为退藕和限流电阻,电阻建议封装0805/1206,阻值范围0ohm-20ohm,具体阻值视视频图像质量而定。

    C、此TSS结电容小,不影响数据传输;体积小,节约成本;残压低。

    D、满足IEC61000-4-5、GBT17626.5等浪涌标准,最高可承受10/700μS(40ohm)6.0KV,具体耐压等级与TSS选型有关系。
