  • 时间:2015年09月06日  来源:www.dowosemi.com
  • 一、应用背景:

    1.USB2.0需要支持热插拔

    2.传输速率高达480Mbps,不容忍丢包

    3.USB芯片集成度高,很脆弱,易受静电损坏

    二、方案说明及注意事项:

    1.在USB2.0的电源线,数据线用1颗TVS瞬态抑制二极管对地做防护,钳位静电电压。

    2.该TVS瞬态抑制二极管的结电容小于1.2pF,在USB2.0最高速率 480Mbps时都可以完整传输信号。

    3.该TVS瞬态抑制二极管封装为SOT-143,体积小,节约PCB空间,便于工程师设计。

    三、方案应用:

    1.笔记本电脑

    2.家用台式电脑

    3.工业电脑

    4.枪机设备

    5.网络打印机

    6.机顶盒

    7.Pad

    8.移动手持设备

    9.电视

    10.车载

    11.其他含USB2.0端口设备

    12.DVD刻录机

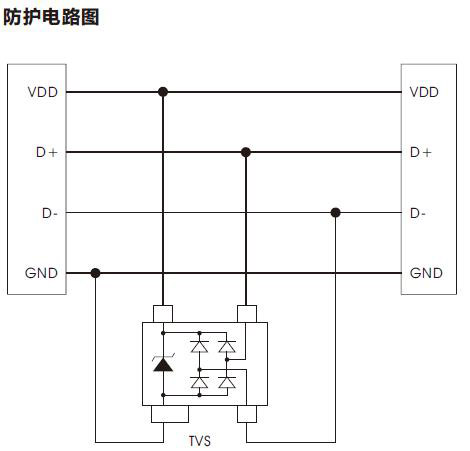

    四、防护电路图及产品外观:
