一、应用背景：

1.全球气候变暖，雷雨天气增多。

2.网络设备雷击损坏后，危害大。

3.网络设备雷击损害后，维修成本高。

4.高浪涌防护设备成为行业趋势。

二、方案说明及注意事项：

1.此方案采用GDT陶瓷气体放电管在变压器前端做共模（八线）浪涌防护。

2.网络变压器后级用体积小，结电容低的TVS瞬态抑制二极管吸收差模能量，该TVS反应时间快，兼顾防护静电功能。

3.符合802.11电气标准。

4.满足IEC61000-4-5、GBT17626.5等浪涌测试标准。

5.满足IEC61000-4-2、GBT17626.2等静电测试标准。

 三、方案应用：

1.工业/家用电脑/笔记本

2.交换机/路由器

3.枪击设备

4.网络打印机

5.机顶盒

6.智能交通系统

7.其他含以太网端口设备

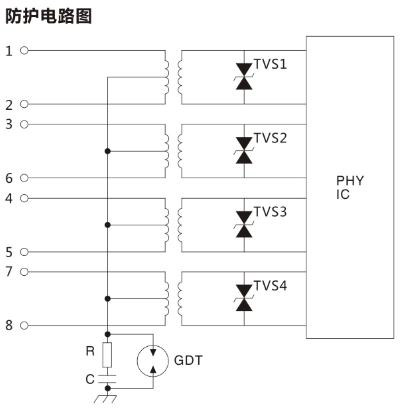

四、防护电路图及产品外观：
