  • POE防护方案
  • 时间:2015年09月06日  来源:www.dowosemi.com
  • 一、应用背景:

    1.气候多变,雷雨天气增多。

    2.POE电源和信号共存,因此防护难度增加。

    二、方案说明及注意事项:

    1.此方案采用GDT陶瓷气体放电管在变压器前端做共模(八线)浪涌防护。

    2.网络变压器后级用体积小,低结电容的TVS瞬态抑制二极管吸收差模能量,该TVS反应时间快,兼顾防护静电功能。

    3.前端电源通过电感L1~L4传输,在电感间的残压通过TVS5来吸收。

    4.此POE端口方案符合802.11电气标准。

    5.此POE端口方案满足IEC61000-4-5、GBT17626.5等浪涌测试标准。

    6.此POE端口方案满足IEC61000-4-2、GBT17626.2等静电测试标准。

    7.可通过10/700μS(内阻40ohm) 和 1.2/50-8/20μS浪涌测试。

    三、方案应用:

    1.POE供电器

    2.POE分离器

    3.POE连接器

    4.AP

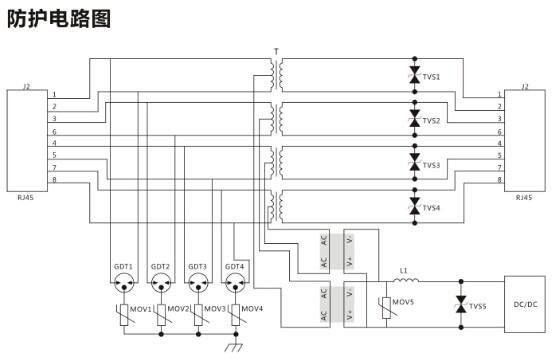

    四、防护电路图及产品外观:
