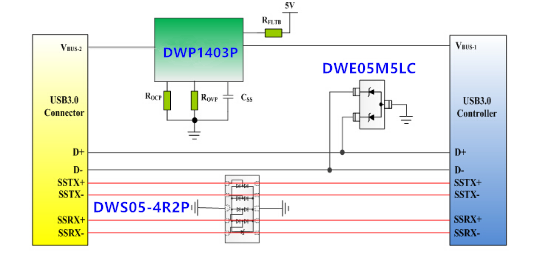

一、方案防护电路图
二、应用环境
1.USB3.0需支持热插拔
2.USB3.0最大传输速率高达5.0Gbps，对数据传输容错率有更严格的要求
3.USB3.0易受静电损坏
三、方案阐述
1.在USB3.0的电源线VBUS，采用保护IC芯片。
2.在USB3.0的数据线采用两颗TVS，结电容小、残压低、反应速度快、满足USB3.0的高速传输要求。
3.可通过ESD IEC61000-4-2 Level 4 Contact Discharge:8KV,Air Discharge:15KV 测试。
四、使用保护器件
part number | VBR | IR | VC@Ipp | Ipp | Co | package |
|
(V) | Max (nA) | 8/20μs(V) | (A) | PF | |||
DWS05-4R2P | 6 | 200 | 15 | 4 | 0.8 | DFN2.5X1-10L |
part number | VBR | IR | VESD contact | VESD air | Co | package |
|
(V) | Max (uA) | 8KV | 15KV | PF | |||
DWE05M5LC | 6 | 1 | 0.6 | SOT-523 |
part number | VIN | VOUT | IOUT | RON | package |
| ||||||
Min(V) | Max(V) | Min(V) | Max(V) | Min(V) | Max(V) | Min(V) | Max(V) | |||||
DWP1403P | 4.5 | 40 | 4.5 | 40 | 0.5 | 3 | 50 | 80 | ESOP8 | |||
