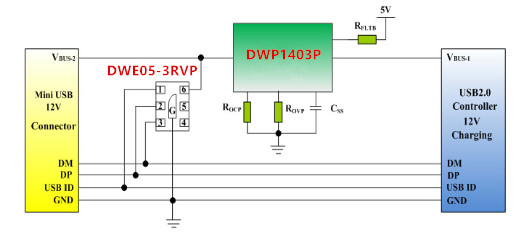

一、方案防护电路图
二、应用背景
1.USB2.0支持热插拔
2.USB2.0的最大传输带宽高达480Mbps
3.USB2.0易受静电损坏
三、方案阐述
1.在USB2.0的电源线VBUS，采用保护IC芯片。
2.在USB2.0的数据线采用一颗TVS，结电容小、残压低、反应速度快、满足USB2.0的高速传输要求。
3.可通过ESD IEC61000-4-2 Level 4 Contact Discharge:8KV,Air Discharge:15KV 测试。
四、使用保护器件
part number | VBR | IR | VC@Ipp | Ipp | Co | package |
|
(V) | Max(nA) | 8/20μs(V) | (A) | PF | |||
DWE05-3RVP | 6 | 200 | 15 | 2 | 0.35 | DFN-6L |
part number | VIN | VOUT | IOUT | RON | package |
| ||||||
Min(V) | Max(V) | Min(V) | Max(V) | Min(V) | Max(V) | Min(V) | Max(V) | |||||
DWP1403P | 4.5 | 40 | 4.5 | 40 | 0.5 | 3 | 50 | 80 | ESOP8 | |||
五、 详细应用方案
