  • 通信产品
  • HDMI防护方案
  • 时间:2015年09月06日  来源:www.dowosemi.com
  • 一、应用背景:

    1.HDMI需要支持热插拔

    2.HDMI传输速率较高

    3.HDMI芯片脆弱,易静电损坏

    二、方案说明及注意事项:

    1.分别在HDMI的数据线,时锺频率等传输线用TVS瞬态抑制二极管对地做防护,钳位静电电压。

    2.该TVS瞬态抑制二极管的结电容小于0.8pF,在HDMI最高速率时都可以完整传输信号。

    3.该TVS瞬态抑制二极管封装为DSON-10,体积小,节约PCB空间,便于工程师设计。

    三、方案应用:

    1.笔记本电脑

    2.家用台式电脑

    3.工业电脑

    4.枪机设备

    5.机顶盒

    6.Pad

    7.移动手持设备

    8.电视

    9.车载

    10.DVD刻录机

    11.其他含HDMI端口设备

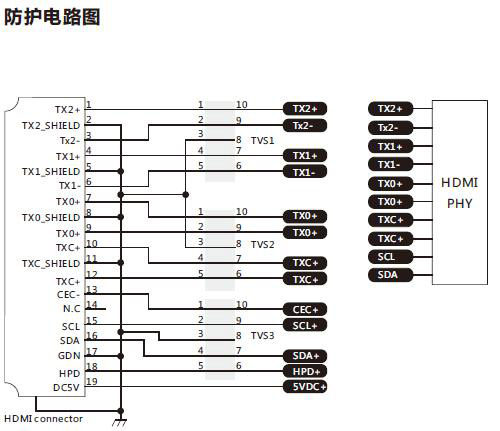

    四、防护电路图及产品外观:
