一、应用背景:
1.全球气候变暖,雷雨天气增多
2.射频很多置在室外,易受雷击
3.传输速率高达1Gbps,结电容要求高
4.高浪涌防护的安防设备成为趋势
二、方案说明及注意事项:
1.本方案前端采用一颗GDT陶瓷气体放电管,并联与信号线与地线之间,泄放大电流;
2.后端的TVS瞬态抑制二极管结电容为1.2pF,不影响数据传输;
3.TVS瞬态抑制二极管封装为SOD-323,体积小,节约成本;残压低,有效保护射频芯片;
4.本方案满足IEC61000-4-5、GBT17626.5等浪涌标准。
三、方案应用:
1.医疗器械
2.视频监控
3.光发射机
4.其他射频设备

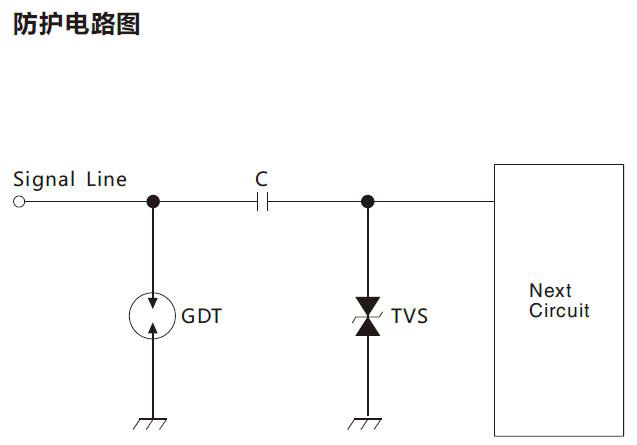

四、防护电路图:
