  • TVS管SMCJ18CA,SMBJ18CA在电源防护方案中的应用
  • 时间:2016年01月23日 来源:www.dowosemi.com
  • 一、应用背景

      1.全球气候变暖,雷雨天气增多

      2.电源雷击损坏后,危害大

      3.电源雷击损害后,维修成本高

      4.高浪涌防护电源成为行业趋势

      二、防护方案与器件

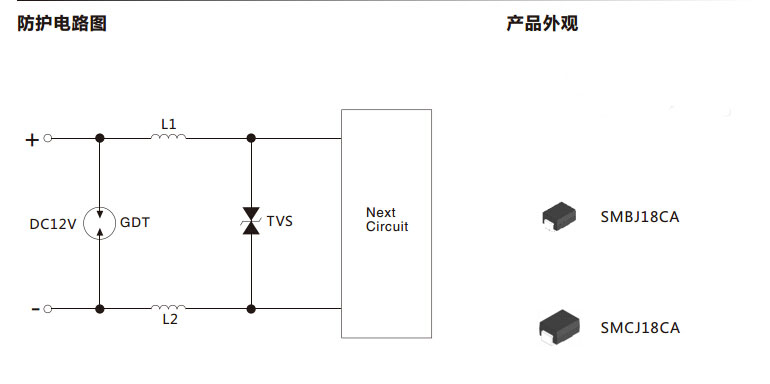

      图:DC12V电源防护方案电路图

      TVS【SMBJ18CA】Vbr:20.0-22.1;Ir:SuA ;Vrwm:18.0V,Ipp:20.55A;Vc(V):29.2,封装:SMB/DO-214AA.

      TVS【SMCJ18CA】Vbr:20.0-22.1;Ir:SuA;Vrwm:18.0V,Ipp:51.37A;Vc(V):29.2,封装:SMC/DO-214AB.

      三、方案应用

      1.球机电源

      2.枪机电源

      3.电源适配器

      4.LED电源

      5.家庭音乐播放器

      6.数码相框电源

      7.车载电源

      8.其他DC12V供电电源

      四、方案说明与注意事项

      1.此方案后级采用反应时间很快,残压较低的TVS

      2.前级采用通流量大,体积小,无续流能力的贴片GDT

      3.中间用电感L1,L2做退耦,驱动GDT泄放大电流

      4.此电源方案满足I EC61000-4- 5、GBT17626. 5等浪涌测试标准

      5.此电源方案可通过1. 2/ 50-8/ 20μS组合波浪涌测试
