一、应用背景
1、气候变暖,雷雨天气增多
2、POE电源和信号共存,因此防护难度增加
二、防护方案与器件
TVS2【SMCJ58CA】Vbr:64.4-71.2;Ir:5μA;Vrwm:58.0V,Ipp:16.1A;Vc (V) :93.6封装:SMC/DO-214AB
三、方案应用
1、POE供电器
2、POE分离器
3、POE连接器
4、AP
四、方案说明与注意事项

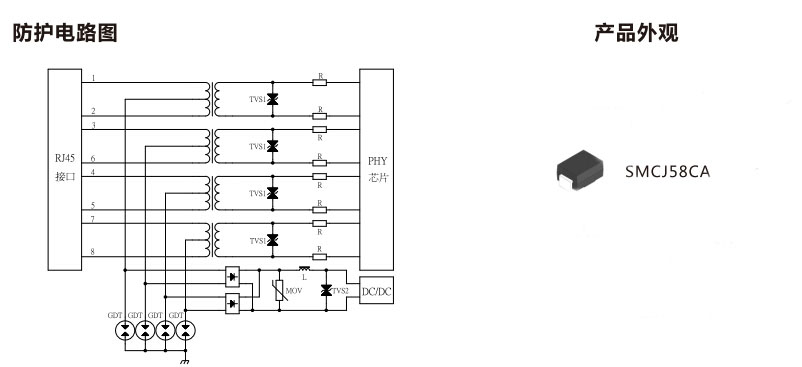

1、此方案采用GDT在变压器前端做共模(八线)浪涌防护
2、网络变压器后级用小体积,低结电容的TVS1吸收差模能量,TVS反应时间快,兼顾防护静电功能
3、此POE端口方案符合802. 11电气标准
4、此POE端口方案满足I EC61000-4- 5、GBT17626. 5等浪涌测试标准
5、此POE端口方案满足I EC61000-4- 2、GBT17626. 2等静电测试标准
6、可通过10/ 700μS-5/320μS 和1. 2/ 50μS-8/ 20μS浪涌测试
