SM8S系列TVS管在汽车电子7637的防护应用
方案应用背景:
汽车电子线路中如点火开关、交流发电机等易产生电磁干扰
电磁干扰会影响各汽车电路模块的正常工作
同时满足汽车电子24V系统7637-5A\5B电源线应用标准
方案应用:
车载导航
倒车系统
显示仪表仪盘

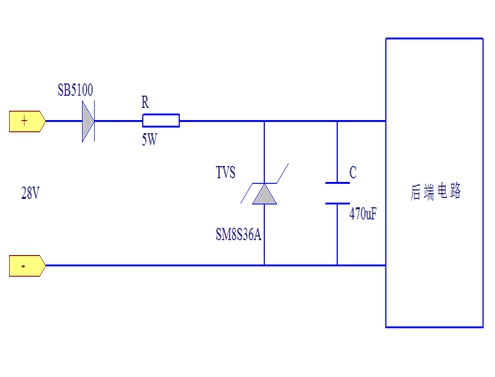

防护电路图:
产品外观:
方案说明及注意事项:
该方案适用于24V汽车系统中,使用的为SM8S36A的TVS管吸收能量
同时该方案中R需使用5W或以上功率的电阻
该方案测试能通过24V系统7637-5A中脉冲幅度174V、持续时间350ms、内阻1Ω的测试要求
名称: DO-218AB封装 SM8S系列
功率:6600W
工作电压:10.0-43.0V
电流:351-95.1A
主要型号:
SM8S10,SM8S10A,SM8S11,SM8S11A,SM8S12,SM8S12A,SM8S13,SM8S13A,SM8S14,SM8S14A,SM8S15,SM8S15ASM8S16,SM8S16A,SM8S17,SM8S17A,SM8S18,SM8S18A,SM8S20,SM8S20A,SM8S22,SM8S22A,SM8S24,SM8S24A,SM8S26,SM8S26A,SM8S28,SM8S28A,SM8S30,SM8S30A,SM8S33,SM8S33A,SM8S36,SM8S36A,SM8S40,SM8S40A,SM8S43,SM8S43A
