  • USB接口的保护伞---限流IC+TVS管
  • 时间:2017年05月11日 来源:www.dowosemi.com
  •        USB保护器件背景说明

      USB(英文:Universal Serial Bus,简称USB)是连接外部装置的一个串口汇流排标准,用于各种数码产品之间的数据通信,是目前市面上使用最广泛的通信接口。

      有统计表明,数码产品失效有超过40%跟USB接口有关系,出现不良比较多的是USB口死机,USB口烧坏等等,究其原因,主要是过流损坏以及静电损坏。所以各大厂家都推出了USB保护器件。USB保护器件主要有USB限流IC和USB专用TVS管。

      USB限流IC说明

      韩国HTC公司推出的TJ2100-TJ2215是USB专用保护IC。其中有单通道或者双通道,固定电流限制或者可调电流限制等等,用户可以根据实际需求进行选择。其中TJ2100是可调单通道的限流保护IC,可调电流范围在200mA~2A,可以满足绝大多数的需求。而且芯片外围电路极少,只需要3个阻容器件即可,使用极其简单。典型应用电路如下:



      主要技术参数是:

      70 mΩ导通阻抗

      2.7到5.5V工作电压

      电流限制可调范围:200mA~3A

      电流精度:±10%(1,5A电流)

      80uA工作电流

      1uA关断电流

      USB静电保护管说明

      USB静电保护管可分为独立的保护管以及集成保护管。可以根据不同的应用具体选择。在这里推荐NXP的USB专用保护管IP42XX系列。整个系列包含单通道保护器件,双通道保护器件。低速保护器件,高速保护器件等等。

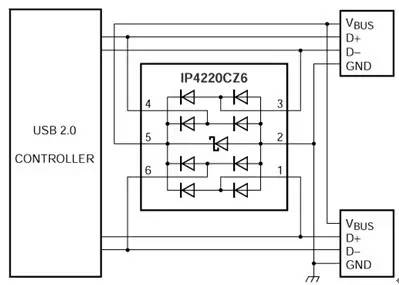

      例如:IP4220CZ6该器件集成4对超低电容轨到轨ESD保护二极管以及一个齐纳二极管,能为接触放电电压接触放电电压高达±8 kV的信号元件和电源元件提供ESD保护。典型应用图如下:
