  • TVS管SM8S36A和8KP36A在汽车电源总线防护方案中的应用
  • 时间:2017年05月11日 来源:www.dowosemi.com
  •         在智能化的汽车市场中,汽车内部所使用的电子元件数量越来越多,而这一趋势还会继续下去,这就给为系统供电的电源总线带来了更多的设计挑战。这些复 杂的系统需要在可靠和紧凑的布局中实现多个电压轨;不同器件又有不同的需求,所有器件都需要占板面积更小、能效尽可能高。下面就一起看一下汽车电源总线防护方案和防护方案中所需的TVS管吧。

      一、应用背景:

      1.汽车点火开关、继电器触点、交流发电机、燃油喷射器等产生电磁干扰,

      2.直接影响车内电子模块。

      3.汽车电子必须通过IOS7637-2电源线应用相关标准。

      二、防护方案与器件:

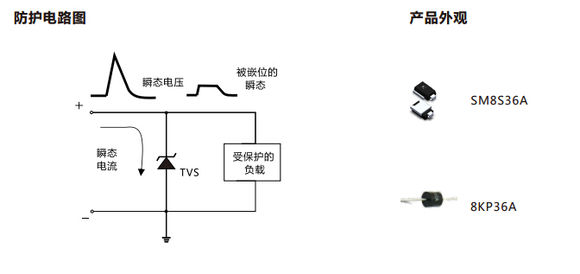

      方案器件:

      瞬态抑制二极管(TVS)

      TVS【SM8S36A】Vbr:40.0-44.2V;Ir:5mA;Vrwm:36.0V,Ipp:114.0A;Vc (V) :58.1封装:DO-218AB

      TVS【8KP36A】Vbr:40.0-44.2V;Ir:1mA;Vrwm:36.0V,Ipp:137.7A;Vc (V) :58.1封装:R6/P600

      三、方案应用:

      1.车载导航

      2.倒车系统

      3.显示仪盘仪表

      四、方案说明与注意事项

      1.此方案采用专门用于汽车电子上的TVS做保护,保护电子模块免受应力过电压。

      2.此方案为汽车电子DC12V/24V电源总线过电压保护解决方案。

      3.此方案可以过IOS-7637-2标准的五类测试条件。
